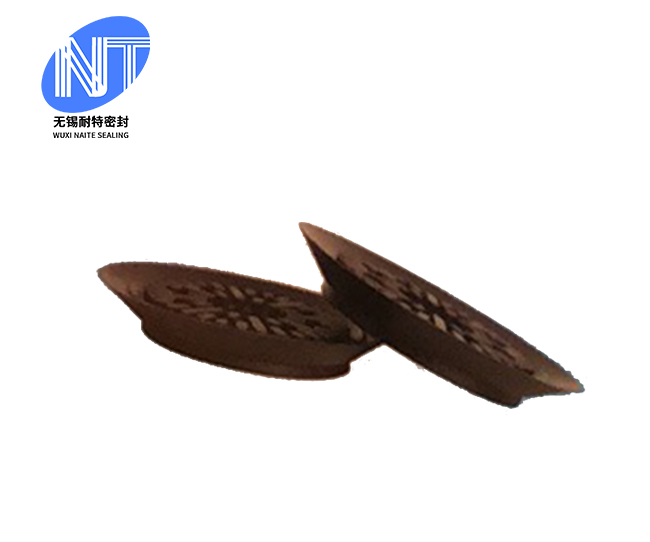

VF系列真空吸盘

  点击可下载详细产品型号

基本简介

VF系列真空吸盘是真空设备执行器之一,吸盘材料采用丁腈橡胶制造,具有较大的扯断力,因而广泛应用于各种真空吸持设备上,如在建筑、造纸工业及印刷、玻璃等行业,实现吸持与搬送玻璃、纸张等薄而轻的物品的任务。

真空吸盘又称真空吊具及真空吸嘴，一般来说，利用真空吸盘抓取制品是廉价的一种方法。真空吸盘品种多样，橡胶制成的吸盘可在高温下进行操作，由硅橡胶制成的吸盘非常适于抓住表面粗糙的制品；由聚氨酯制成的吸盘则很耐用。另外，在实际生产中，如果要求吸盘具有耐油性，则可以考虑使用聚氨酯、丁腈橡胶或含乙烯基的聚合物等材料来制造吸盘。通常，为避免制品的表面被划伤，选择由丁腈橡胶或硅橡胶制成的带有波纹管的吸盘。

结构

平直型真空吸盘的结构如图 所示,它由吸盘和吸盘箍组成。

工作原理

平直型真空吸盘的工作原理如图 所示。首先将真空吸盘通过接管与真空设备(如真空发生器等,图中没

波纹真空吸盘

画出) 接通,然后与待提升物如玻璃、纸张等接触,起动真空设备抽吸,使吸盘内产生负气压,从而将待提升物吸牢,即可开始搬送待提升物。当待提升物搬送到目的地时,平稳地充气进真空吸盘内,使真空吸盘内由负气压变成零气压或稍为正的气压,真空吸盘就脱离待提升物,从而完成了提升搬送重物的任务。
