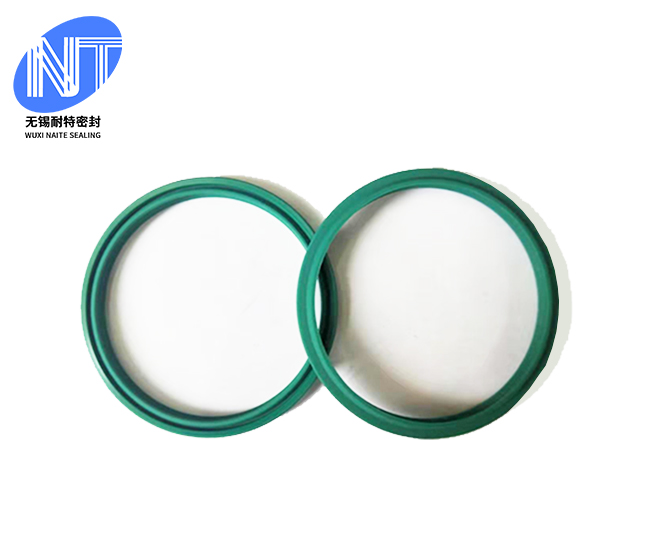

聚氨酯防尘圈

  点击可下载详细产品型号

在聚氨酯防尘圈的设计和使用时主要控制参数是防尘圈的接触压力和接触角度，适当的唇口过盈量是满足适当的接触压力和角度的前提，否则便会失去防尘效果或造成防尘圈的严重磨损。

下面着重介绍几种典型防尘圈的结构。

P6型防尘圈：

P6型防尘圈的结构及沟槽形式

这种形式的防尘圈有以下性能特点：

①外圆定位可靠。

②良好的刮擦除尘作用。

⑧防尘圈可在很宽的温度范围内使用。

④在密封圈和防尘圈之间不会产生背压。

SDR型防尘圈：

这种形式的防尘圈属于双向防尘作用的密封圈。向内具有U形密封圈的刮油功能；向外具有防止污物入侵的刮擦防尘作用。其特点如下：

①良好的刮擦除尘作用，同时可防止残留的油膜在活塞杆上延伸。

②外圆定位好。

③使用温度范围广。

SM型防尘圈：

SM防尘圈的性能特点与SDR型的基本相同，只是在结构上有一些改动。产品的结构设计时，需要使外圆抱紧孔，这样才能达到很好的密封效果。

骨架型防尘圈：

适用于油压情况，当介质为矿物油时适用的温度范围为-35～+100℃：当介质为水、气时适用的温度范围为≤70℃，其特性如下：

①定位配合牢固（过盈配合）。

②在活塞杆和防尘圈之间没有通向外侧的开环间隙。

PT组合型防尘圈：

组合防尘圈的使用也比较广泛，在某一些领域正取代单一橡胶防尘圈，组合防尘圈的结构和形式近年来各个制造商也开发了很多，在这里只简单介绍PT组合型防尘圈。

PT型防尘圈是由一个带密封刃口和防尘刃口的耐磨圈以及两个作为预紧元件的O形圈组成的双唇枋尘圈。它用于改善整体密封性能，与杆用密封圈联合使用效果很好。其特性如下：

①在工作中有很好的调节和定位能力。

②高功能保证，在短期内能适应所有的操作。

③较高的耐磨性能。

④摩擦系数低，无黏滑现象。
